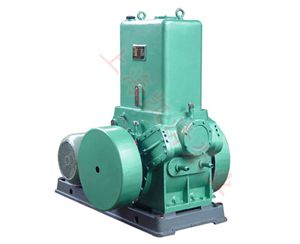

一、H型滑閥式真空泵概述：
H型滑閥式真空泵的性能規范：幾何抽速為150升/秒，極限壓力為1帕（8ⅹ10-3托）。適用于真空冶煉、真空干燥、真空鍍膜、真空浸漬以及其它真空作業上。H型滑閥式真空泵可單獨作用，也可作為其它真空泵的前級泵使用，但不適用于自一容器抽至另一容器作輸送泵用。當抽除含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的、有水的、有塵埃的等氣體時，應加附設裝置。本型泵可單獨使用，也可作為擴散泵、油增壓泵、羅茨泵等高真空泵的前級泵，相對于旋片式真空泵，H型滑閥式真空泵比較耐用，H型滑閥式真空泵使用壽命長。該泵在真空鍍膜、真空熱處理、真空燒結、分子蒸餾、航空模擬試驗使用較多。
二、H型滑閥式真空泵的特點：
1、經過優化設計配重，振動少，噪聲低。
2、軸承密封室單獨供油，與泵腔隔開，避免了雜質進入軸承、密封過早損壞。
3、根據用戶要求，可附帶副油箱，達到冷卻真空油分離雜質的作用。
4、除老式H-150外，電機均置于泵的上方，結構緊湊，占地面積少。

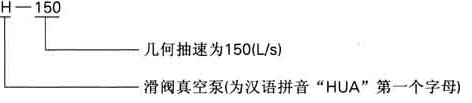

三、H型滑閥式真空泵的型號意義：
 |
四、H型滑閥式真空泵的性能參數表： |
| 產品型號 |
H-50 |
H-70 |
H-150B |
H-8A |
| 極限壓力Pa |
1.3 |
1.3 |
1.3 |
1.07 |
| 抽氣速率L/s |
50 |
70 |
150 |
150 |
| 進氣口徑mm |
φ75 |
φ80 |
φ100 |
φ150 |
| 排氣口徑m m |
50 |
76 |
80 |
80 |
| 配用功率KW |
5.5 |
7.5 |
15 |
18.5 |
| 冷卻水耗量Kg/h |
480 |
150 |
700 |
700 |
| 重量Kg |
450 |
450 |
680 |
1960 |
|

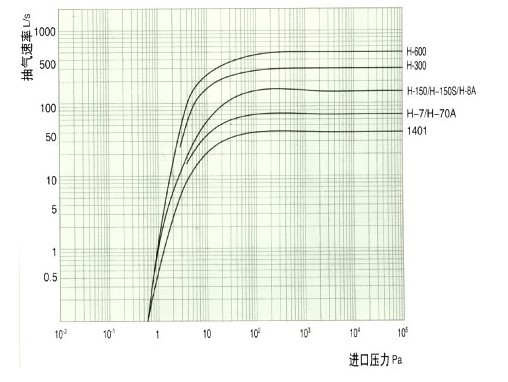

| 五、H型滑閥式真空泵的性能曲線圖： |
 |
|
|
